回路電阻測試儀檢測項目和檢測方法

回路電阻測試儀又稱開關回路電阻測試儀和接觸回路電阻測試儀，在長期的市場調查和根據國家標準設計出回路電阻測試儀型號為DHL-100A回路電阻測試儀或DHL-200A回路電阻測試儀，回路電阻測試儀適用于開關控制設備回路電阻的測量，該100A回路電阻測試儀采用高頻開關電源處理技術和數字電路處理技術相結合設計而成的回路電阻測試儀。得到廣大用戶的認可。

回路電阻測試儀是用于測量開關、斷路器、變壓器等設備的接觸電阻、回路電阻的測試設備，其測試電流為100A或更大的直流電流，也被稱為“接觸電阻測試儀”?；芈冯娮铚y試儀是采用典型的四線制測量法，通過輸出一個直流電流，施加于被測體的兩個端鈕之間，并測量電流流過被測體所產生的壓降，然后通過電壓和電流之比得出被測體的直流電阻值。主要由直流恒流源、前置放大器、A/D轉換器、指示裝置等部分組成。

回路電阻測試儀的檢測項目和檢測方法

1、回路電阻測試儀電阻示值zui大允許誤差用以下形式表示
a、*誤差的形式 Δ=±（α%Rx+b%Rm）
式中：Δ——用*誤差的形式表示的zui大允許誤差；
Rx——測試儀電阻示值；Rm——測試儀滿量程值；α—與測試儀電阻示值有關的系數；b—與測試儀滿量程值有關的系數。
b、相對誤差的形式
r=±（a％+b％Rm）
Rx  式中：r—用相對誤差的形式表示的zui大允許誤差。
2、回路電阻測試儀準確度等級

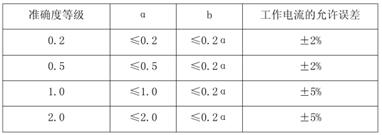

a、回路電阻測試儀的準確度等級根據與測試儀電阻示值有關的系數α的大小來劃分，共分為0.2級、0.5級、1.0級和2.0級四個級別，每個等級的系數α和系數b應符合表1的規定。表1回路電阻測試儀準確度等級的要求
3、回路電阻測試儀線性誤差
線性誤差試驗與示值誤差試驗同時進行，在測量范圍內，實際值與理想直線的zui大差與量程滿度值的比值的百分?jǐn)?shù)為線性誤差，線性誤差應不超過允許誤差。
4、回路電阻測試儀穩定性及誤差
穩定性誤差試驗在被檢回路電阻測試儀zui小量程進行，接線方法與電阻示值誤差檢定的方法相同。標準電阻器置被檢回路電阻測試儀zui小量程的90%，接通測試儀測試開關，在測量范圍內，其他條件保持不變，在規定的測量時間內回路電阻測試儀在1min內均勻讀取不少于6個讀數，檢定點示值相對于實際值的zui大變化量，應不超過被測儀器的允許誤差。
5、回路電阻測試儀分辨力
分辨力的檢定一般只在zui小的量程進行。將標準器調為某一值R1，此時被測表顯示為某一數值，然后微調標準器，使被檢表末位變化1個字，再讀出標準器的標準值R2，則兩次標準示值之差Δ=|R1-R2|即為被測表的分辨力?；芈冯娮铚y試儀的分辨力應與對應的量程相適應，小于準確度等級的1/10。
6、回路電阻測試儀工作電流
回路電阻測試儀輸出工作電流示值誤差的檢定，可采用電阻電壓法或標準電流表法。電流值可調的回路電阻測試儀應在量程的10%～100%之間均勻選取3～5個檢定點?；芈冯娮铚y試儀zui小額定工作電流應≥100A，由于開關觸頭之間存在氧化膜，如果用較小的電流檢測，由于氧化膜的影響測試結果一般偏大很多，但氧化膜在大電流下是能被擊穿的，理論上，測試電流只要不超過額定電流，應該是越大越好，但規程在制定的時候考慮到當時國內相關儀器的生產水平，作出了不得小于100A電流的規定。
6、額定工作電流的維持時間
回路電阻測試儀在參比條件下，額定工作電流為100A時，電流的維持時間應不低于1min，且其zui大變化應不超過工作電流的允許誤差。因?yàn)殚_關、繼電器等電氣設備在使用中表面會產生一層氧化膜，所以試驗時需施加一定功率的電流，并維持一定的時間，才能擊穿開關表面的氧化膜，準確測量出開關的接觸電阻。當額定工作電流>100A時，由于試驗電流的功率增大，所以維持時間可以相對減少。按照等功率的原則，對維持時間應滿足下式的要求：
 式中：t—額定工作電流的維持時間；額定工作電流。
8、回路電阻測試儀特點
1）采用電源技術，能長時間連續輸出直流100A的大電流。
可以的擊穿開關觸頭或電器的氧化膜，能得到很好的測試結果。
2）智能化程度高，電流和電壓、測量時間同屏顯示，可以設置日期，測量數據保存，自動輸出打印。
3）采用寬溫型漢字液晶顯示器，解決了高溫在太陽直射環境下液
晶顯示器易失效的問題。
4）操作簡單，回路電阻測試儀自動輸出100A電流，采用工程塑料機箱，堅固耐用，體積小，質量輕，便于攜帶。
